| ระดับการป้องกันน้ำและฝุ่น (IP Rating) | IP66 |
|---|---|
| วัสดุ | สแตนเลสสตีล |
| แอปพลิเคชัน | กลางแจ้ง |

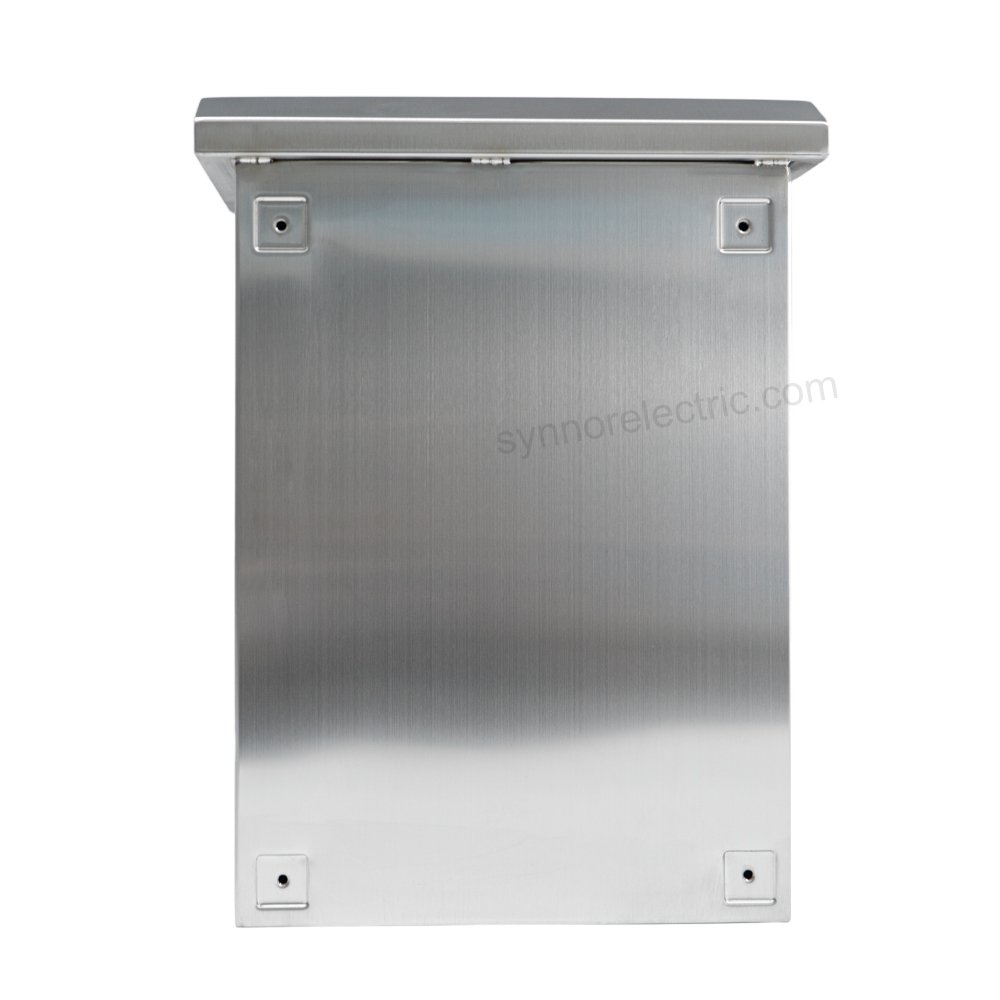

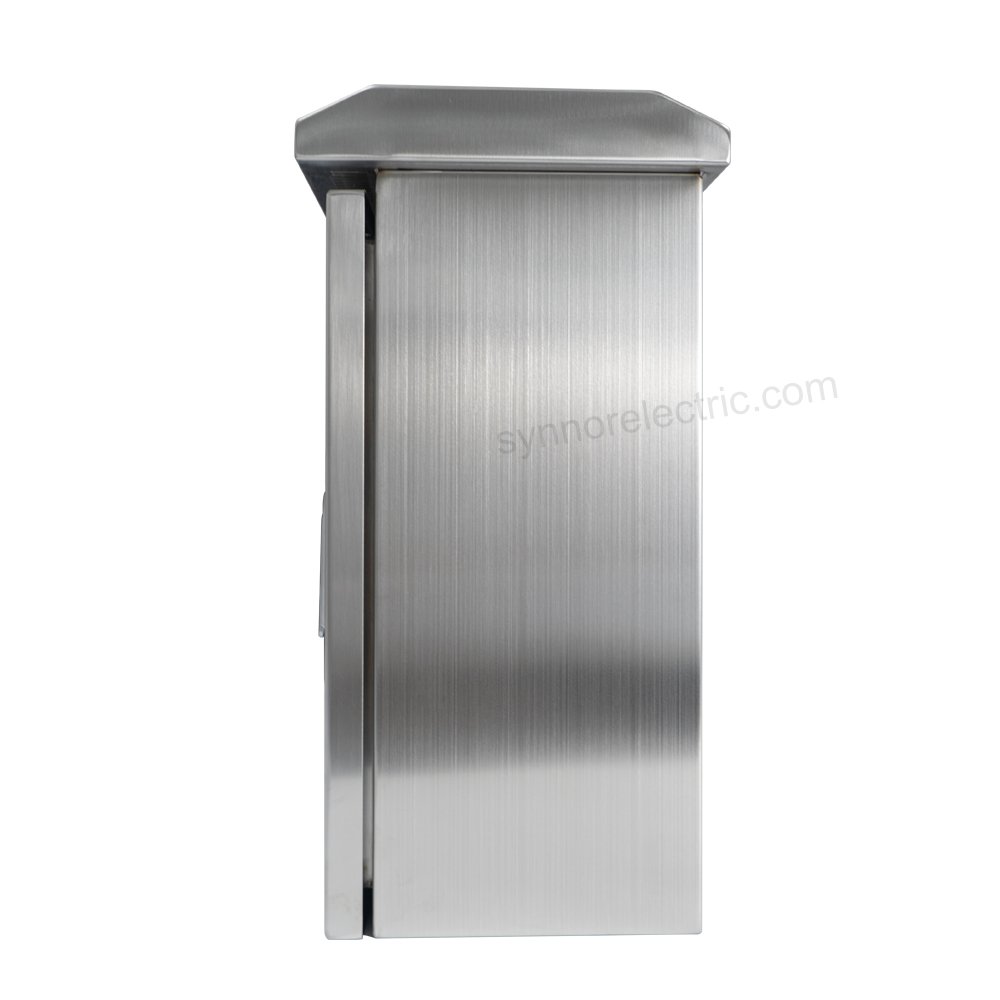

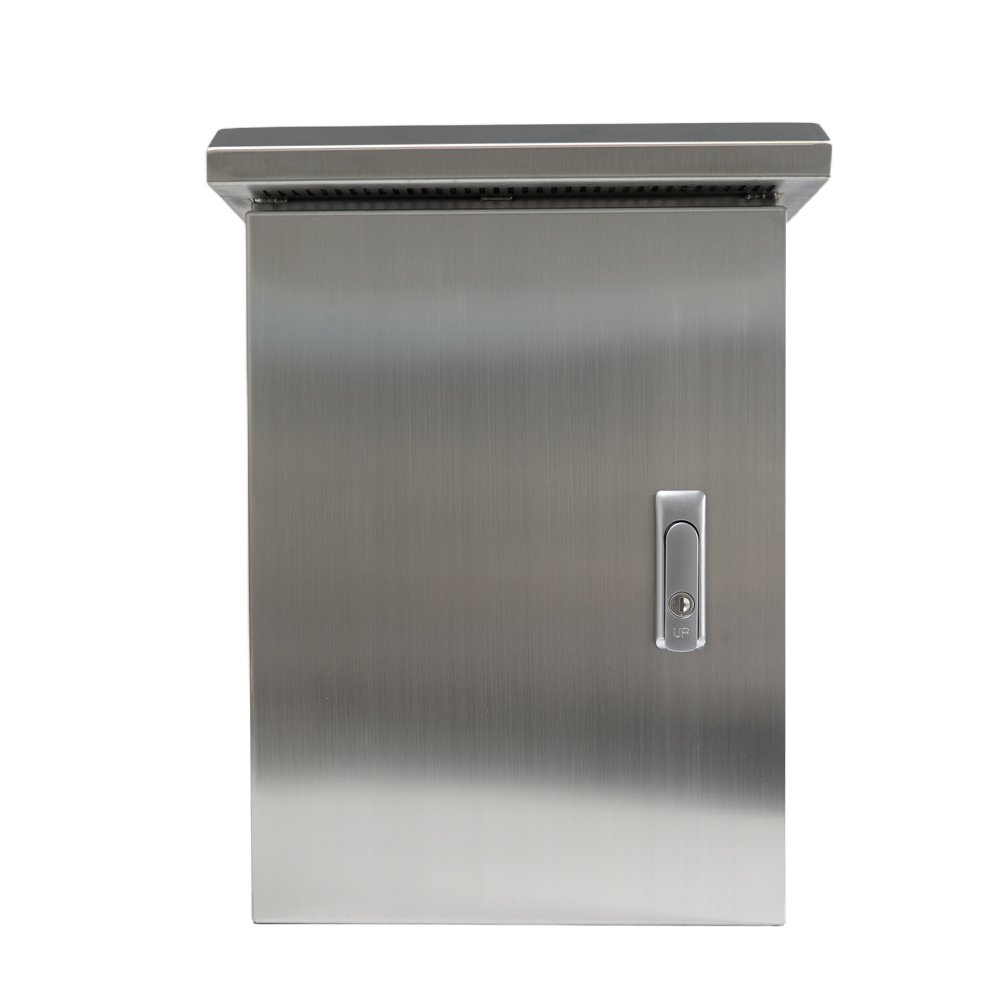

กล่องกระจายไฟฟ้าแบบติดผนัง SNS Outdoor ทำจากสแตนเลส 304 ป้องกันฝุ่นและน้ำระดับ IP66 IK10
คุณสมบัติของผลิตภัณฑ์
- ขนาดมาตรฐานจะมีช่องเจาะสำหรับเดินสายเคเบิลและติดตั้งระบบป้องกันได้อย่างง่ายดาย.

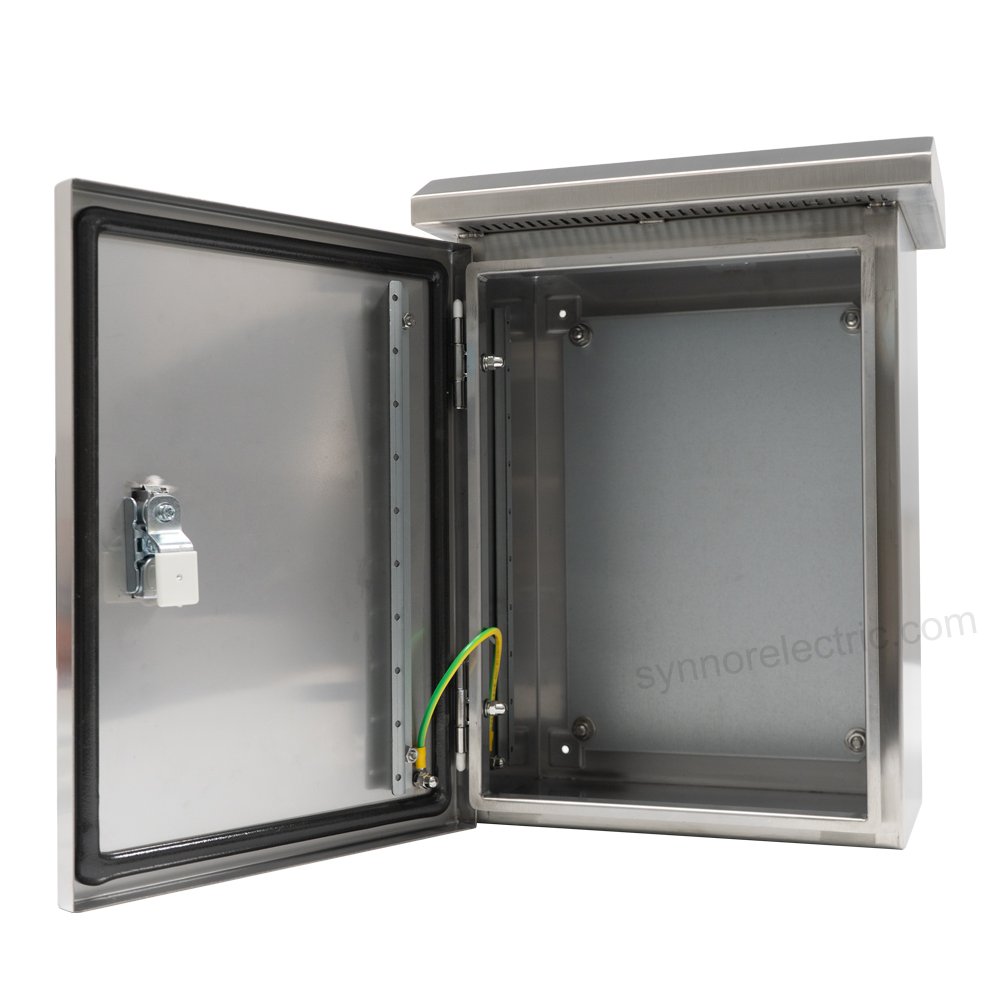

- ภายในได้รับการออกแบบให้มีความยืดหยุ่น โดยใช้แผ่นยึดชุบสังกะสี ซึ่งช่วยให้การประกอบระบบควบคุมไฟฟ้าทำได้สะดวกยิ่งขึ้น.
- ตู้เหล่านี้ติดตั้งระบบล็อคคุณภาพสูง (เช่น รุ่น MS705, MS306, MS308, AB403) เพื่อความสะดวกในการใช้งาน.
- มีให้เลือกความหนาของผนัง 1.0, 1.2, 1.5 และ 2.0 มม.

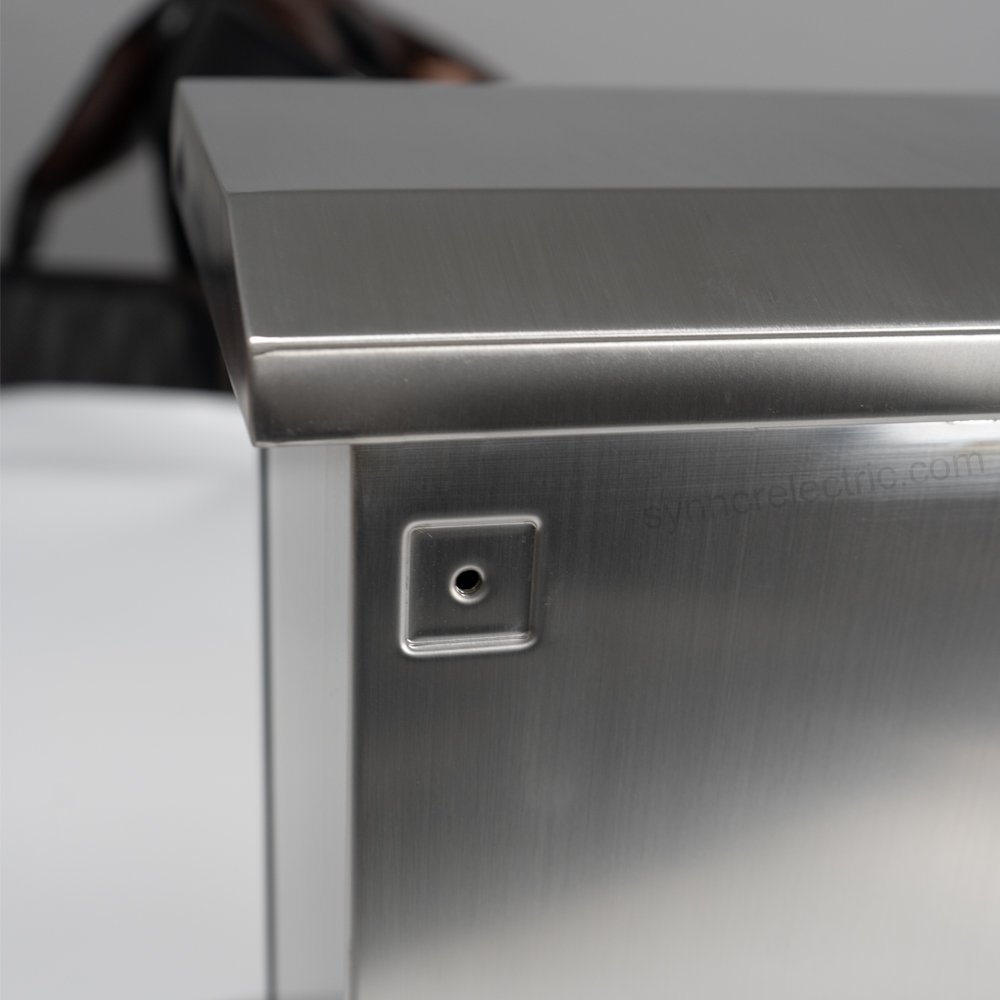

- การตกแต่งพื้นผิวของตัวเรือนรุ่น SNS ใช้กระบวนการขัดเงาละเอียดและการดึงเส้นลวด.
- โฟม PU นำเข้าจากประเทศเยอรมนี (วัตถุดิบคุณภาพสูง).
- กระบวนการเชื่อมแบบอัตโนมัติเต็มรูปแบบ เพื่อความแม่นยำและความแข็งแรง ผ่านการทดสอบมาตรฐาน IP66 และ IK10.
| รายการ | ข้อมูล |
|---|---|
| วัสดุ | เหล็กกล้าไร้สนิม 304 (สามารถเลือกวัสดุอื่นได้) |
| การบำบัดพื้นผิว | ขัดเงาอย่างดีและดึงเส้นลวด |
| ระดับการป้องกันน้ำและฝุ่น (IP Rating) | IP66, IK10 |
| แผ่นยึด | แผ่นยึดชุบสังกะสี |
| ช่วงอุณหภูมิ | -40℃ ถึง +80℃ |
| โฟม PU | เยอรมนีนำเข้าวัสดุ |
| ล็อค | ตัวล็อคแบบแคมพร้อมฝาปิด |

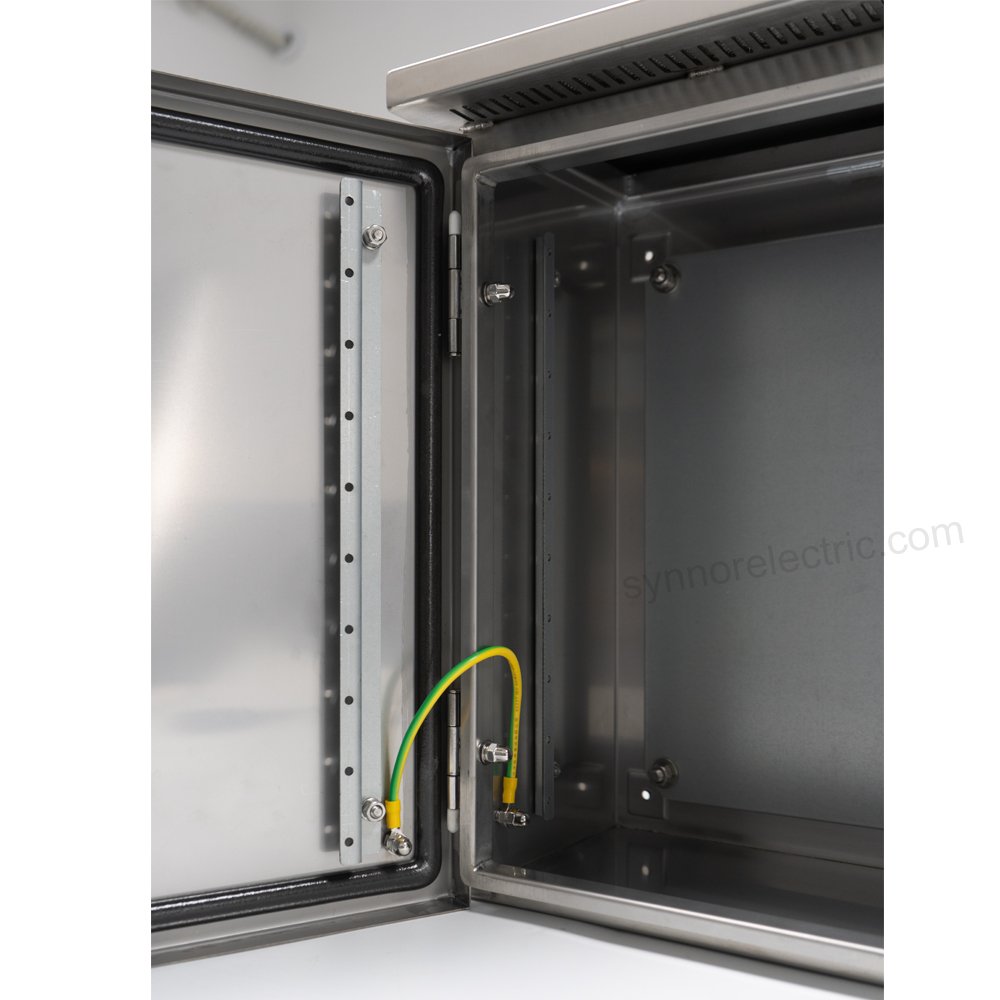

| เครื่องประดับ | สายดิน, ตัวล็อคและกุญแจ, ขายึด |
รายละเอียดของผลิตภัณฑ์
| เลขที่. | หมายเลขคำสั่งซื้อ | H = ความสูง | W = ความกว้าง | D = ความลึก | แผ่นยึด (สูง*กว้าง/มม.) | ความหนาของตัวหุ้ม | ความหนาของประตู | ความหนาของแผ่นยึด |
|---|---|---|---|---|---|---|---|---|
| 1 | SNS2302015 | 300 | 200 | 150 | 210*150 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 2 | SNS2302515 | 300 | 250 | 150 | 210*200 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 3 | SNS2302520 | 300 | 250 | 200 | 210*200 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 4 | SNS2403015 | 400 | 300 | 150 | 310*250 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 5 | SNS2403020 | 400 | 300 | 200 | 310*250 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 6 | SNS2403025 | 400 | 300 | 250 | 310*250 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 7 | SNS2403030 | 400 | 300 | 300 | 310*250 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 8 | SNS2453020 | 450 | 300 | 200 | 360*250 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 9 | SNS2454020 | 450 | 400 | 200 | 460*350 | 1.2 / 1.5 | 1.2 / 1.5 | 1.2 / 1.5 |
| 10 | SNS2504015 | 500 | 400 | 150 | 410*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 11 | SNS2504020 | 500 | 400 | 200 | 410*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 12 | SNS2504025 | 500 | 400 | 250 | 410*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 13 | SNS2504030 | 500 | 400 | 300 | 410*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 14 | SNS2554020 | 550 | 400 | 200 | 460*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 15 | SNS2604020 | 600 | 400 | 200 | 510*350 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 16 | SNS2605015 | 600 | 500 | 150 | 510*450 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 17 | SNS2605020 | 600 | 500 | 200 | 510*450 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 18 | SNS2605025 | 600 | 500 | 250 | 510*450 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 19 | SNS2605030 | 600 | 500 | 300 | 510*450 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 20 | SNS2806020 | 800 | 600 | 200 | 710*550 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 21 | SNS2806025 | 800 | 600 | 250 | 710*550 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 22 | SNS2806030 | 800 | 600 | 300 | 710*550 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 23 | SNS21008020 | 1000 | 800 | 200 | 910*750 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 24 | SNS21008025 | 1000 | 800 | 250 | 910*750 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
| 25 | SNS21008030 | 1000 | 800 | 300 | 910*750 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 | 1.2 / 1.5 /2.0 |
ไม่มีขนาดที่คุณต้องการใช่ไหม? กรุณาส่งข้อมูลที่นี่
ผลิตภัณฑ์ที่เกี่ยวข้อง
กรณีศึกษา
Synnor ผลิตตู้ไฟฟ้าสแตนเลสคุณภาพสูงแบบสั่งทำพิเศษสำหรับฐานปล่อยยานอวกาศเหวินชาง.
คำถามที่พบบ่อย
สิ่งที่ควรพิจารณาในการออกแบบตู้ไฟฟ้าแบบกำหนดเองมีอะไรบ้าง?
- โครงสร้างและขนาด:กำหนดขนาดตามสถานที่ติดตั้ง โดยเผื่อพื้นที่สำหรับการใช้งาน/บำรุงรักษา เลือกใช้วัสดุที่แข็งแรงทนทาน เช่น เหล็กแผ่นรีดเย็น (1.2-2.0 มม.) หรือสแตนเลส.
- ประสิทธิภาพทางไฟฟ้า:เลือกคุณสมบัติของตู้หุ้มที่เหมาะสมตามแรงดัน กระแส ความถี่ และพารามิเตอร์อื่นๆ ของอุปกรณ์ที่เชื่อมต่อ.
- ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม:เลือกค่า IP ที่เหมาะสมตามสภาพแวดล้อมการติดตั้ง เช่น IP54 (ป้องกันฝุ่นและน้ำ) หรือ IP66 (ป้องกันฝุ่นและน้ำแรงดันสูง) ในสภาพแวดล้อมที่มีการกัดกร่อนทางเคมี ควรใช้วัสดุสแตนเลสหรือชุบสังกะสีที่พื้นผิวเพื่อยืดอายุการใช้งานของตัวตู้.
- การระบายความร้อนและการระบายอากาศ:ควรเจาะรูหรือช่องระบายอากาศในบริเวณที่เหมาะสมของตัวตู้ เพื่อป้องกันอุณหภูมิภายในสูงเกินไป.
- โครงสร้างเชิงกลและการควบคุม:เลือกประเภทประตูที่เหมาะสม (ด้านหน้า/ด้านข้าง/ด้านหลัง) เพื่อความสะดวกในการบำรุงรักษา ติดตั้งตะขอสำหรับยกเพื่อความสะดวกในการเคลื่อนย้าย กำจัดขอบคมเพื่อความปลอดภัยของผู้ปฏิบัติงาน.
เราผลิตตู้ไฟฟ้าแบบสั่งทำพิเศษของคุณอย่างไร?
- การตรวจสอบสภาพแวดล้อมของแอปพลิเคชัน:เราจะติดต่อสื่อสารกับคุณเพื่อทำความเข้าใจสถานการณ์การใช้งานเฉพาะของโครงการของคุณ จากนั้นเราจะให้คำแนะนำเกี่ยวกับวัสดุที่เหมาะสมสำหรับตู้ไฟฟ้าแบบสั่งทำพิเศษ เช่น สแตนเลสกันน้ำ เหล็กแผ่นรีดเย็นพ่นสี หรือเหล็กชุบสังกะสี.
- การตรวจสอบส่วนประกอบภายใน:เราจะทำงานร่วมกับคุณเพื่อยืนยันความต้องการด้านพื้นที่และรูปแบบการจัดวางอุปกรณ์ภายใน เพื่อให้เราสามารถเลือกขนาดตู้และโครงสร้างภายในที่เหมาะสมในการติดตั้งส่วนประกอบทั้งหมดได้อย่างมีประสิทธิภาพ.
- การเลือกค่า IP ที่เหมาะสม:เราจะกำหนดระดับการป้องกันน้ำและฝุ่น (IP) ที่จำเป็นโดยพิจารณาจากว่าจะติดตั้งตู้ครอบนั้นภายในหรือภายนอกอาคาร จากนั้นจะผลิตตู้ครอบนั้นให้ตรงตามข้อกำหนดของมาตรฐาน IP ที่ต้องการ.
- การเลือกพื้นผิวสำเร็จรูป:เพื่อตอบสนองทั้งความต้องการด้านการใช้งานและความสวยงาม เราจึงนำเสนอตัวเลือกการตกแต่งพื้นผิวแบบเฉพาะบุคคล ซึ่งรวมถึงการเคลือบสีฝุ่นคุณภาพสูง หรือการขัดเงาทั้งพื้นผิวสำหรับสแตนเลส นอกจากนี้ เรายังสามารถรองรับความต้องการด้านเอกลักษณ์ของแบรนด์โดยการออกแบบโลโก้ตามสั่งได้อีกด้วย.
เราให้บริการด้านระบบไฟฟ้าแก่คุณได้อย่างไร?
- โปรดส่งแผนผังวงจรและสถานการณ์การใช้งานสำหรับโครงการของคุณ วิศวกรผู้เชี่ยวชาญของเราจะประเมินความเป็นไปได้ของการออกแบบระบบไฟฟ้าและยืนยันแผนการประกอบต่อไป.
- คุณสามารถเลือกให้เราประกอบระบบไฟฟ้าของคุณโดยใช้ชิ้นส่วนที่มีแบรนด์ (เช่น MCB, MCCB, ปลั๊กไฟ, แบตเตอรี่ลิเธียม) หรืออีกทางเลือกหนึ่งคือ ส่งรายการชิ้นส่วน (Bill of Materials) มาให้เราจะจัดการเรื่องการจัดหาและการประกอบให้.
- ระบบทั้งหมดจะถูกประกอบโดยวิศวกรผู้เชี่ยวชาญและผ่านการทดสอบความต่อเนื่องทางไฟฟ้าเพื่อให้แน่ใจว่าวงจรทำงานได้อย่างถูกต้อง.
